Die Schritte zum Selbsteinbau:

(ohne jede Garantie)

I. Zerlegen des 9 V  Eisenbahn-Motors Art. Nr. 5300

Zunächst wird die untere Bodenplatte des Motors mit Hilfe von 2 Schlitzschraubendreher durch Hochhebeln der Platte entfernt.

Notfalls kann man die Steckverbindungen mit dem Dremel ausfräsen, falls die Platte zu fest sitzt.

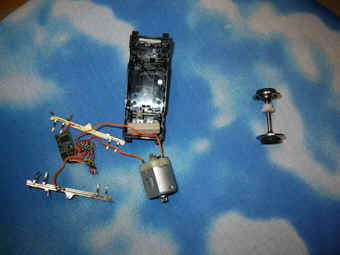

II. Herausnahme des 9 Volt Motorblocks

III. Aufbau und Probebetrieb außerhalb des Gehäuses

Wir haben dann zunächst vor dem endgültigen Einbau die Elektronikbauteilen vorläufig zu Testzwecken und zur Programmierung wie folgt verbunden:

1. Multiprotokoll Lokdecoder Art. Nr. 76520 Fa. Uhlenbrock

2. Anlöten des Widerstandes 5 Watt 12 Ohm zwischen 9 Volt Motoblock und Schnittstelle des Lokdecoders Art. Nr. 76520

3. Anschließen an den Power 2 und Zusammenstecken des DAISY-Systems

4. Programmieren des Lokdecoders Art. Nr. 76520 mit dem DAISY-Handregler entsprechend der Anleitung von Uhlenbrock auf das DCC Format. Gewählt werden kann zwischen 28 (DCC 28) Fahrstufen und 128 Fahrstufen (DCC 128). Für den Spielspass sind 28 Fahrstufen nach hiesiger Ansicht am sinnvollsten.

5. Probebetrieb vor Einbau

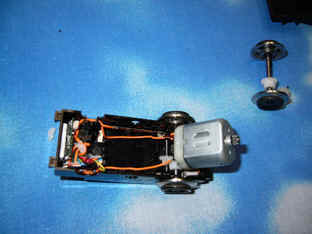

IV. Einbau in das Gehäuse

1. Zunächst die länglichen Schleifkontakte herausnehmen.

2. Schleifkontakte mit dem Dremel so bearbeiten, dass kein Kontakt mehr später zwischen 9-Volt Motorblock und Schleifer entsteht.

3. Ausreichend Platz zum Einbau von Widerstand und Lokdedoder ist vor der Vorderachse und hinter der Hinterachse. Störende PVC Innenwände mit Dremel herausschneiden ohne die Führung der Achsen zu beschädigen.

a) Einbau des Widerstandes 5 Watt 12 Ohm in links vor der Vorderachse

b) Einbau des Lokdekoders rechts hinter der Hinterachse. Ankleben mit dem mitgelieferten doppelseitig zu fixierenden Klebestreifens an die Gehäusewand. Ein Stück Isolierband auf die zur Gehäuseinnenseite zeigende Seite des Decoders aufkleben, damit kein Kontakt zum darunterliegenden metallischem Schleifkontakt entsteht.

c) Verlöten der Kabel mit den beiden Schleifkontakten und dem Anschlüssen des Dekoders

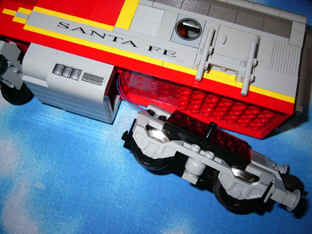

V.  Zugbeleuchtung

An einer Seite des  Eisenbahnmotorgehäuse sind außen 4 metallische Noppen, die nach innen verbunden sind mit 2 metallische Kontakten. Einer der vorhandenen metallischen Gehäusekontakte ist mit dem Dremel durchzuschneiden.

Die 3 Beleuchtungskabel (1 x für hinten, 1 x für vorne und ein gemeinsamer Pol) habe ich an die vorhandenen Anschlüsse des Eisenbahn Motor Gehäuse von innen angelötet.  Dann können von außen an den metallischen Noppenkontakten die zum Zug führenden Beleuchtungskabel angelötet werden. Selbstverständlich sind hier auch andere Anschlussarten denkbar.

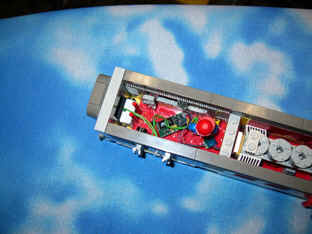

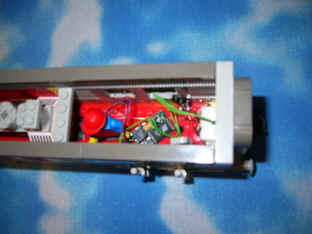

VI. Sound Modul

Das Eisenbahnmotorgehäuse an einer Seite mit dem Dremelfunktionsschneider auffräsen (ca. 0,3 x 0,3 mm). Einen Susi-Verteiler durch das durch das Gehäuseloch durchführen. An den Lokdekoder den Susi-Verteiler (Art Nr. 71 100) anstecken. Den Susiverteiler in die Lok führen. Dort das Intellisound Modul anstecken.

Darauf achten, dass die Kabel zum Decoder, Widerstand und 9-Volt Motorblock nicht die Mechanik des Motors und der Achsen sowie des Getriebes behindern.

VII.

Anlöten von 2 Kabeln an ein gerades Schienenstück und anschließen an Power 2.

VIII.

Nun kann es losgehen.

Verschiedene Züge lassen sich auf einem Gleis ansteuern.
